केबल ट्रे प्रकारों और सामान्य स्थापना गलतियों और प्रोजेक्ट इंजीनियरिंग उद्देश्यों के लिए रोकथाम चार्ट .

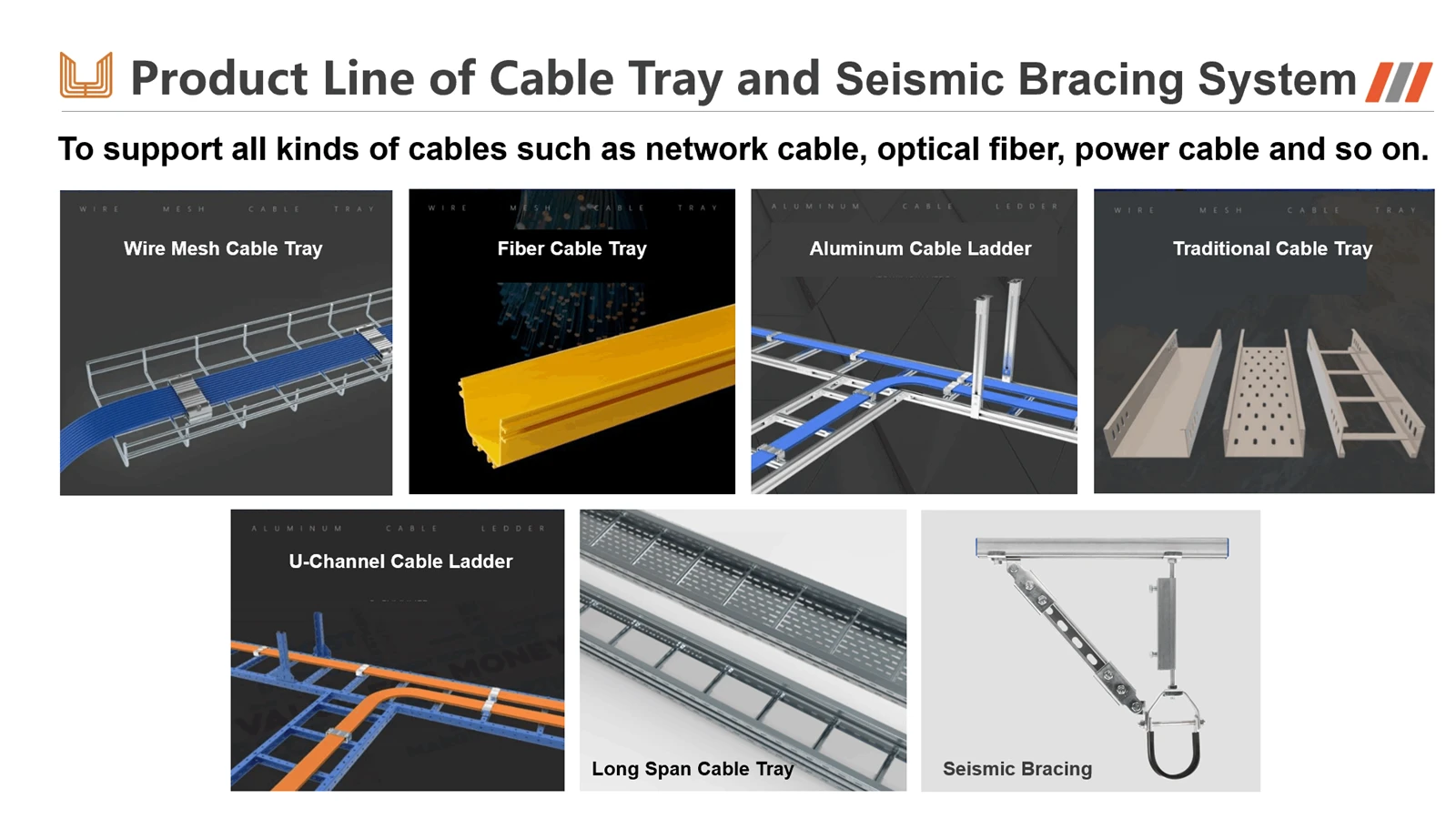

1। केबल ट्रे प्रकारों की तुलना चार्ट

यह चार्ट आपको गर्मी अपव्यय, लोड क्षमता, पर्यावरण और केबल प्रकार जैसे विशिष्ट परियोजना आवश्यकताओं के आधार पर सबसे उपयुक्त केबल ट्रे प्रकार का चयन करने में मदद करता है।

विशेषता	सीढ़ी	छिद्रित / गर्त ट्रे	ठोस तल ट्रे	वायर मेश / टोकरी ट्रे
संरचना	सीढ़ी के समान, रूंग्स की एक श्रृंखला से जुड़े दो साइड रेल से मिलकर बनता है।	वेंटिलेशन उद्घाटन (स्लॉट या छेद) के साथ एक ठोस आधार है।	एक ठोस, निरंतर आधार और कोई उद्घाटन के साथ एक पूरी तरह से संलग्न ट्रे।	एक ग्रिड - वेल्डेड स्टील के तारों से बनाई गई संरचना की तरह।
लाभ	1। उत्कृष्ट गर्मी अपव्यय। 2। उच्चतम लोड - असर क्षमता। 3। संबंधों या क्लैट के साथ केबल को सुरक्षित करने के लिए आसान।	1। अच्छी गर्मी अपव्यय। 2। केबल के लिए निरंतर समर्थन प्रदान करता है। 3। सीढ़ी ट्रे की तुलना में अधिक सुरक्षा प्रदान करता है।	1। संवेदनशील केबलों के लिए अधिकतम सुरक्षा प्रदान करता है। 2। उत्कृष्ट ईएमआई/आरएफआई परिरक्षण।	1। बेहद लचीला; - साइट पर झुकना, काट देना और आकार देना आसान है। 2। स्थापित करने के लिए हल्के और तेज।
नुकसान	छोटे - व्यास केबलों के लिए खराब समर्थन प्रदान करता है, जो कि रन के बीच शिथिल हो सकता है।	सीढ़ी ट्रे की तुलना में थोड़ी कम गर्मी अपव्यय और लोड क्षमता प्रदान करता है।	1। सबसे गरीब गर्मी अपव्यय। 2। नमी और मलबे अंदर जमा हो सकते हैं।	1। सबसे कम लोड - असर क्षमता। 2। केबल के लिए असंतोषजनक समर्थन प्रदान करता है।
के लिए सबसे अच्छा	पावर केबल, बड़े - व्यास नियंत्रण केबल, और अनुप्रयोगों में लंबे समय तक और भारी भार की आवश्यकता होती है।	छोटे से मध्यम से मिश्रित रन - व्यास की शक्ति और नियंत्रण केबल जहां निरंतर समर्थन फायदेमंद है।	संवेदनशील इंस्ट्रूमेंटेशन, फाइबर ऑप्टिक, या डेटा केबल जिसमें अधिकतम सुरक्षा और हस्तक्षेप से परिरक्षण की आवश्यकता होती है।	डेटा सेंटर, सर्वर रूम, लाइट - ड्यूटी दूरसंचार केबल, और कॉम्प्लेक्स रूटिंग पथ के साथ इंस्टॉलेशन।
गर्मी लंपटता	★★★★★ (उत्कृष्ट)	★★★★ ☆ (अच्छा)	★★ ☆☆☆ (गरीब)	★★★★★ (उत्कृष्ट)
संरचनात्मक शक्ति	★★★★★ (उच्चतम)	★★★★ ☆ (उच्च)	★★★ ☆☆ (मध्यम)	★ ((सबसे कम)

导出到 Google 表格表格

2। कॉमन केबल ट्रे इंस्टॉलेशन गलतियाँ और प्रोडक्शन

यह सूची साइट पर्यवेक्षण और स्वीकृति के दौरान पाए जाने वाले लगातार मुद्दों पर प्रकाश डालती है, जिससे आपको प्रोजेक्ट की गुणवत्ता और सुरक्षा में सुधार करने में मदद मिलती है।

गलती 1: गलत या अत्यधिक समर्थन रिक्ति

परिणाम:ट्रे का समर्थन करता है, इसकी विक्षेपण सीमा से अधिक है। समय के साथ, यह संरचनात्मक थकान और विफलता का कारण बन सकता है।

रोकथाम:

समर्थन और स्थापित करते समय निर्माता के लोड बनाम स्पैन स्पेसिफिकेशन चार्ट का सख्ती से पालन करें।

हमेशा किसी भी फिटिंग के 30-60 सेमी (1-2 फीट) के भीतर अतिरिक्त समर्थन जोड़ें, जैसे कि कोहनी, टीज़ या क्रॉस।

सुनिश्चित करें कि ट्रे सिस्टम पर ट्विस्टिंग स्ट्रेस को रोकने के लिए सभी सपोर्ट एक ही विमान पर स्थापित किए गए हैं।

गलती 2: लापता या अनुचित रूप से स्थापित बॉन्डिंग जंपर्स

परिणाम:ट्रे सिस्टम की विद्युत निरंतरता टूट गई है, जिससे सुरक्षा जमीन अप्रभावी है। एक गलती की स्थिति के दौरान, ट्रे जमीन पर वर्तमान का संचालन करने के बजाय खतरनाक वोल्टेज पर ऊर्जावान हो सकती है।

रोकथाम:

स्थापना दस्तावेजों में निर्दिष्ट करें कि "बॉन्डिंग जंपर्स सभी गैर - वेल्डेड कनेक्शन बिंदुओं पर आवश्यक हैं।"

निरीक्षण के दौरान, न केवल जंपर्स की उपस्थिति को सत्यापित करें, बल्कि यह भी कि संपर्क सतहों को पेंट से साफ कर दिया गया है और बोल्ट को सुरक्षित रूप से कस दिया गया है।

ट्रे सिस्टम के दो दूर के बिंदुओं के बीच प्रतिरोध को मापने के लिए एक कम - प्रतिरोध ohmmeter का उपयोग करें; मान शून्य के करीब होना चाहिए।

गलती 3: कट किनारों को - साइट निर्माण के बाद अनुपचारित छोड़ दिया

परिणाम:जस्ती स्टील ट्रे के लिए, कटिंग कच्चे स्टील को उजागर करता है और सुरक्षात्मक जस्ता परत को नष्ट कर देता है। यह असुरक्षित बढ़त जंग और जंग के लिए शुरुआती बिंदु बन जाती है, जो ट्रे के सेवा जीवन को फैल सकती है और काफी कम कर सकती है।

रोकथाम:

ठेकेदार को एक जिंक के कम से कम दो कोट लागू करने की आवश्यकता होती है - समृद्ध पेंट (कोल्ड गैल्वनाइजिंग स्प्रे) सभी क्षेत्र - कट या ड्रिल्ड सतहों पर।

विशेष रूप से गुणवत्ता की जांच के दौरान उचित एंटी - संक्षारण उपचार के लिए सभी कटौती, छेद और संशोधनों का निरीक्षण करें।

गलती 4: अनुचित फास्टनरों और फिटिंग का उपयोग करना

परिणाम:

सामग्री बेमेल:स्टेनलेस स्टील ट्रे सिस्टम पर कार्बन स्टील के बोल्ट का उपयोग करने से गैल्वेनिक संक्षारण होगा।

अपर्याप्त शक्ति:मानक - ग्रेड बोल्ट का उपयोग करना जहां उच्च - ताकत फास्टनरों को निर्दिष्ट किया जाता है, कनेक्शन की संरचनात्मक अखंडता से समझौता कर सकते हैं।

रोकथाम:

जनादेश है कि सभी स्प्लिस प्लेट, बोल्ट, नट, और फिटिंग को मूल ट्रे निर्माता द्वारा आपूर्ति की जाती है या ट्रे के रूप में एक ही सामग्री और ग्रेड का होता है।

निरीक्षण प्राप्त करने वाली सामग्री के दौरान फास्टनरों और सामान के लिए सामग्री प्रमाण पत्र सत्यापित करें।

गलती 5: अव्यवस्थित और परस्पर की केबल बिछाने

परिणाम:

सिग्नल हस्तक्षेप (क्रॉसस्टॉक) तब होता है जब बिजली और डेटा केबल करीब, समानांतर निकटता में चलाए जाते हैं।

खराब गर्मी अपव्यय बिजली केबलों की ampacity (वर्तमान - ले जाने की क्षमता) को कम करता है।

भविष्य के रखरखाव, हटाने या केबलों के अलावा बेहद मुश्किल हो जाता है।

रोकथाम:

स्थापना शुरू होने से पहले एक स्पष्ट केबल रूटिंग योजना विकसित करें।

परतों या संगठित समूहों में नियंत्रण केबलों को बड़े करीने से व्यवस्थित करने के लिए पावर केबल और केबल संबंधों के लिए केबल क्लैट का उपयोग करें।

एक "बॉटम - अप, लेयर - द्वारा - लेयर" इंस्टॉलेशन प्रैक्टिस को पूरे रन में एक व्यवस्थित व्यवस्था बनाए रखने के लिए लागू करें।
